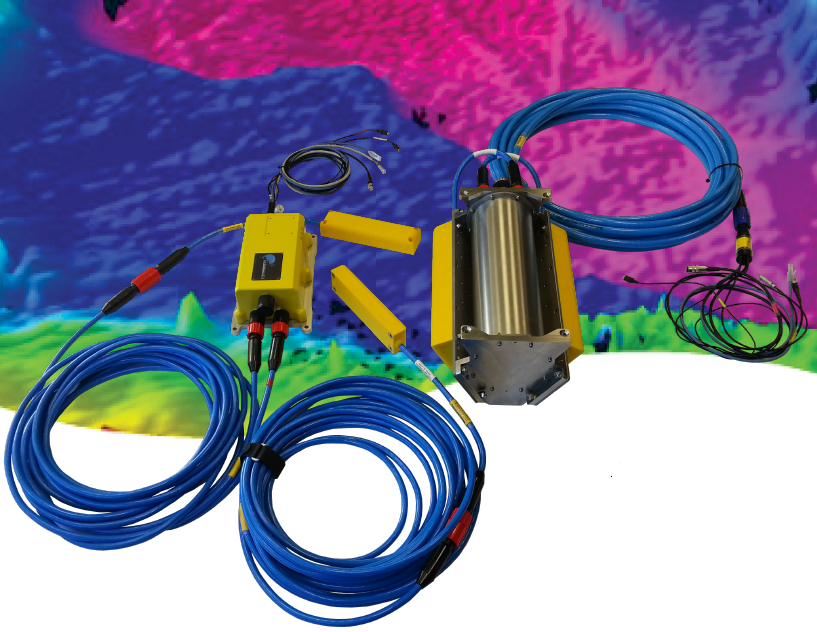

Bathyswath-2多波束测深系统
Bathyswath-2多波束测深系统

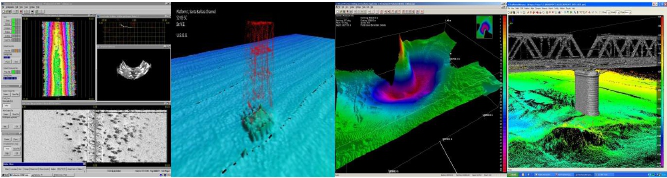

Bathyswath是综合的测深及海底地图测绘测量系统，源自于备受推崇的SWATHplus系统，现重命名为Bathyswath 1. Bathyswath 2为其最新一代产品。相似质量的产品（符合IHO标准，测深及侧扫）中，是性价比最高的产品。
应用领域：
n 浅水域水文测量
n 航海图绘制
n 环境监测
n 疏浚作业
n 河道、港口、湖泊、大坝管理
n 海洋考古
n 沉船定位
n 海洋土木工程检测
n 管道和线缆路径勘测及监测
n 船体监测
n 港口安全
n 军用快速环境评估
技术规格：
117kHz | 234kHz | 468kHz | |
操作距离(m) | 300 | 150 | 75 |
最大操作距离(m) | 350 | 200 | 80 |
最小水深(m) | 0.3 | 0.2 | 0.1 |
测量分辨极限(mm) | 12 | 6 | 3 |
分辨率检测极限 | 6 | 3 | 1.5 |
跨轨道分辨率(cm) | 5 | 2 | 1 |
方位波束宽度(双向) | 0.85° | 0.55° | 0.55° |
传输脉冲长度(µs) | 17-8500 | 8.5-4300 | 4.3-2100 |
换能器尺寸(mm) | 235x550x90 | 160x350x60 | 100x215x42 |
换能器空中重量(kg) | 13 | 6 | 1 |
换能器水中重量(kg) | 1.6 | 0.9 | 0.1 |
功耗(W) | >50 | ||
